Fernsteuerung für Galeere

Beitrag von schallmauser » Freitag 12. Oktober 2012, 08:19

Bis das RC-Modul für die Schiffe auf den Markt kommt, kann ich mich nicht mehr gedulden. Und dieses Projekt habe ich schon lange im Kopf:

Die ferngesteuerte Galeere. Um sich auf der Stelle zu drehen ein Schottelpropellerantrieb. Die Idee des Antriebs mittels der Ruder habe wieder verworfen, die Ruder müssen sich aber auf und ab bewegen. Außerdem sollten noch zwei bis drei Sonderfunktionen rein, wenn noch Platz ist. Der Großteil des Materials ist besorgt.

Schaun wir mal ob alles rein passt. Eines der Probleme wird bestimmt auch der ungünstige Schwerpunkt des Bootes sein. Die Galeere schwimmt ja alleine schon nicht besonders stabil.

Am Wochenende werde ich mal basteln.
Dateianhänge

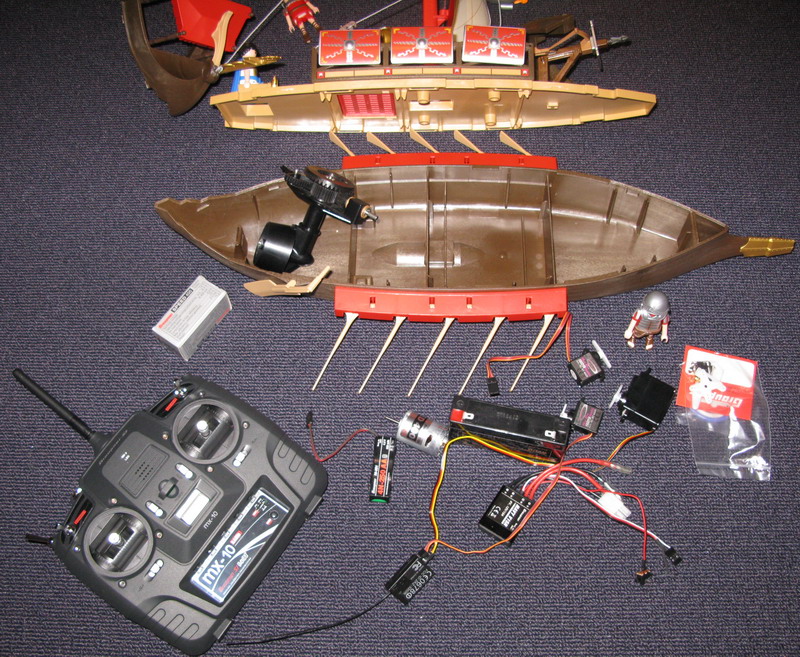

Hoffentlich passt alles rein.
Benutzeravatar
Playmofool
Mega-Klicky
Beiträge: 3136
Registriert: Freitag 22. Juni 2007, 23:05

Re: Fernsteuerung für Galeere

Beitrag von Playmofool » Freitag 12. Oktober 2012, 08:26

schallmauser hat geschrieben:BEines der Probleme wird bestimmt auch der ungünstige Schwerpunkt des Bootes sein. Die Galeere schwimmt ja alleine schon nicht besonders stabil.
Pass da nicht eines der Playmobil-Gewichte unten ran, wo man den Motor befestigen kann.

Ich denke da an so was ---> 30 88 8800 - Weight for small watercraft keel

Das müsste etwas Stabilität geben, ohne dass zuviel Gewicht die Galeere gleich zum Sinken bringt :gruebel .
A klicky a day keeps the boredom away.
Benutzeravatar
Global Player
Finsterling
Beiträge: 2605
Registriert: Mittwoch 4. Juli 2012, 20:52

Re: Fernsteuerung für Galeere

Beitrag von Global Player » Freitag 12. Oktober 2012, 08:40

In dem Moment, wo der Schottel drunterhängt, hat sich das mit dem Schwerpunkt sowieso, ich bin eher gespannt, ob das kleine Schiff genug Auftrieb für die Technik bietet, da wäre vielleicht ein Rumpfgesamtcustom nötig, um etwas mehr Höhe zwischen Wasseroberfläche und Dollbord zu bekommen...[ externes Bild ]


LG GP
Benutzeravatar
schallmauser
Klickyweltfrischling
Beiträge: 47
Registriert: Mittwoch 6. August 2008, 14:31

Re: Fernsteuerung für Galeere

Beitrag von schallmauser » Montag 15. Oktober 2012, 14:25

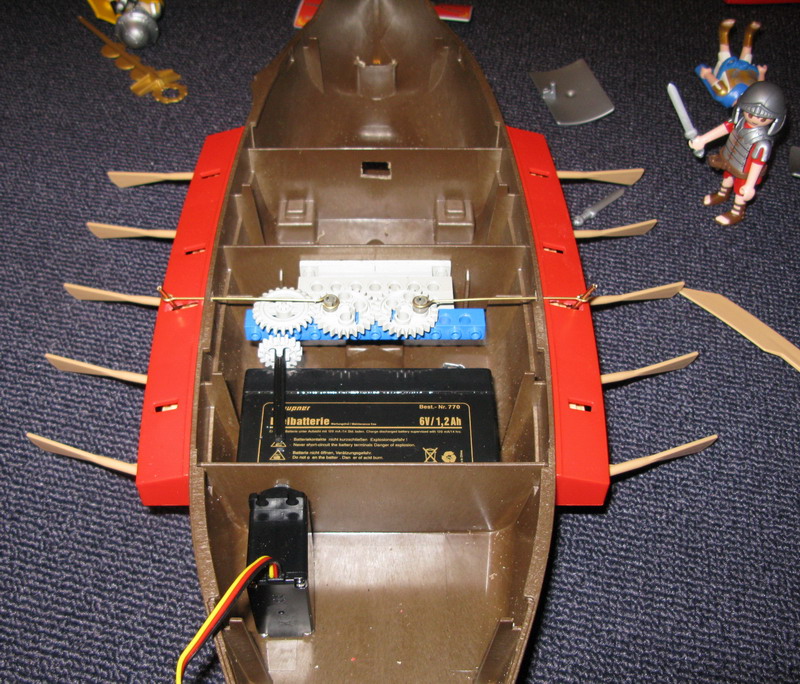

Der Bau schreitet nur langsam voran, aber die Ruderbewegung schaut schon ganz gut aus.
Dateianhänge

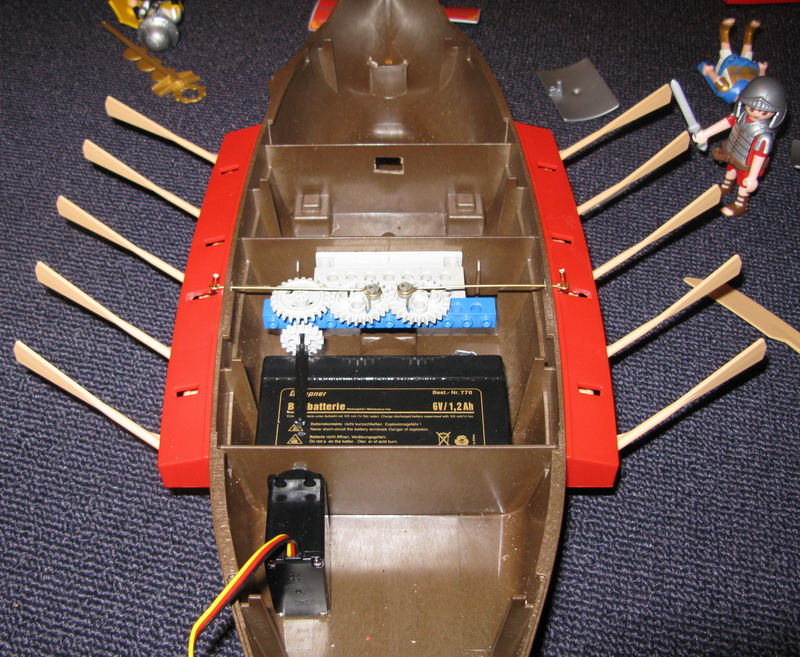

Die Zahnradübersetzung wurde so gewählt, dass sich eine realistische Rudergeschwindigkeit ergibt.
Die roten Seitenteile wurden über den Rudern ausgefräst, damit die Ruder weiter nach oben können.
Benutzeravatar
arnulf
Mini-Klicky
Beiträge: 104
Registriert: Freitag 8. Januar 2010, 18:34

Re: Fernsteuerung für Galeere

Beitrag von arnulf » Montag 15. Oktober 2012, 15:51

Sieht spannend aus - wünsche viel Erfolg !!

LG
Arnulf
Benutzeravatar
Rescue Heros
Super-Klicky
Beiträge: 906
Registriert: Montag 11. Januar 2010, 00:24

Re: Fernsteuerung für Galeere

Beitrag von Rescue Heros » Montag 15. Oktober 2012, 17:42

Kommt bestimmt gut wenn die auf dem Wasser rumpadelt. :great :great

Eventuell solltest Du aber entstehende Motorgeraüsche mit Antreiber und Peitschenhiebe
verschleiern...... :lmao

Nein im Ernst ein tolles Modell. :respekt


Grüße Rescue Heros
Benutzeravatar
schallmauser
Klickyweltfrischling
Beiträge: 47
Registriert: Mittwoch 6. August 2008, 14:31

Re: Fernsteuerung für Galeere

Beitrag von schallmauser » Dienstag 16. Oktober 2012, 10:41

@ Playmofool:
Den Vorschlag werde ich beim Schwimmtest im Hinterkopf behalten.

@Global Player:
Mit dem Rumpfcustom liegst Du wahrscheinlich gar nicht so falsch. Eventuell werde ich noch Styrodurleisten unter die Ruderkästen bauen. Das wird der Schwimmtest zeigen.

@Rescue Heros:
Den Vorschlag werde ich umsetzten. Soundmodul mit Trommelschlägen und Peitschenknallen.

Ich möchte mich ja selber nicht ausnehmen, aber anscheinend ist Playmobil Spielzeug für Leute um die 40. Danke für die konstruktiven Tipps.

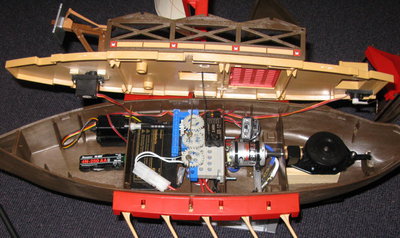

Gestern wurde das Innenleben fertig gestellt. Ein kleines bisschen mehr Platz wäre recht gewesen. Als nächstes kommt der Schwimmtest.
Dateianhänge

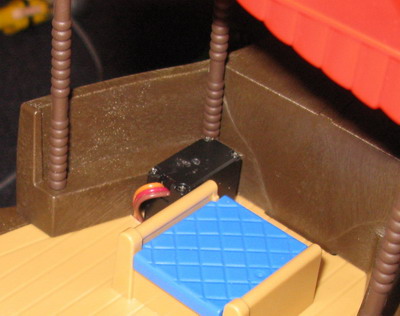

Der Ruderservo hatte im Unterschiff keinen Platz mehr. Kopfmontage mit Ausfäsung an mehreren Teilen.

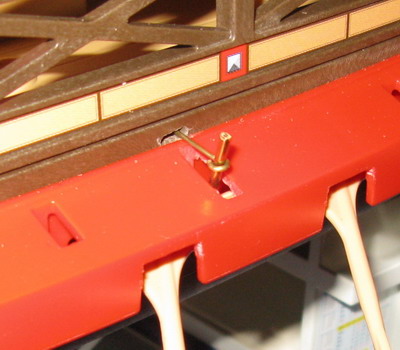

Die Ruderdurchführung musste unauffällig sein. Alles aufgefeilt und gefräst.

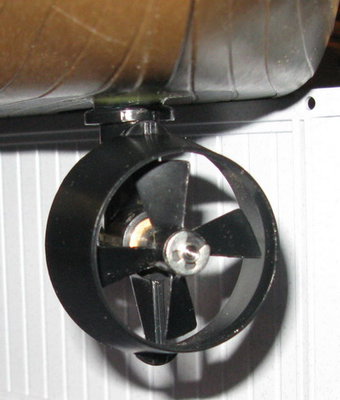

Der Propeller. Etwas überdimensioniert. Ich habe aber keinen kleineren gefunden.

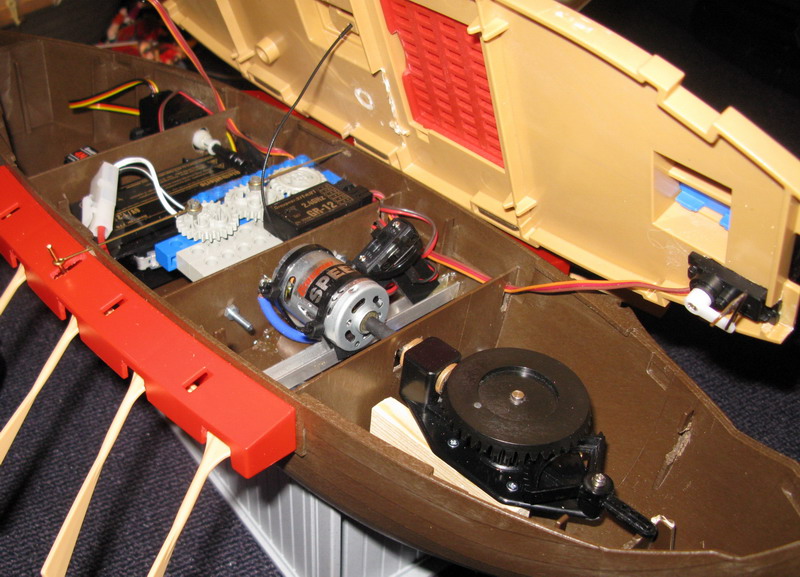

Leider wenig Platz für den Motor. Die Motorwelle wurde gekürzt. Das Wellengelenk hatte keinen Platz. Oldschool-Verbindung mit Gummischlauch. Die Antenne des Empfängers habe ich nach oben in den Mast geführt.
Alles verstaut. Der Fahrtenregler sitzt unter dem Ruderantrieb. Die Balliste lässt sich drehen.
Benutzeravatar
Linse79
Mini-Klicky
Beiträge: 122
Registriert: Samstag 7. Januar 2012, 17:55

Re: Fernsteuerung für Galeere

Beitrag von Linse79 » Dienstag 16. Oktober 2012, 12:31

Wahnsinn!
Wie geil!
bin auf mehr gespannt...

vg

Linse
Benutzeravatar
Mattes
Super-Klicky
Beiträge: 753
Registriert: Montag 25. Juni 2007, 21:23
Gender:

Re: Fernsteuerung für Galeere

Beitrag von Mattes » Dienstag 16. Oktober 2012, 12:46

Super Umbau!!! :bang1 :bang1 :bang1

Bei der "Zuwasserlassung" wäre mal ein Video angebracht. :gruebel
Ich will es rudern sehen. :oops

Gruß Mattes :kavalier


PS: Peitschenknall ist unnötig, römische Ruderer waren freie Soldaten.
Unser "BenHur"-Hollywood liegt da leider falsch.
Schlachtruf des PzBtl 203
"HACKE-TAU" - "Et geit fort Vaterland"
Benutzeravatar
Drew
Super-Klicky
Beiträge: 531
Registriert: Montag 2. Juni 2008, 00:07
Gender:

Re: Fernsteuerung für Galeere

Beitrag von Drew » Mittwoch 17. Oktober 2012, 09:17

PS: Peitschenknall ist unnötig, römische Ruderer waren freie Soldaten.
Unser "BenHur"-Hollywood liegt da leider falsch.
Und Sklaven, die nach Dienstende in die Freiheit entlassen wurden.

Drew
"Einen Staat, der mit der Erklärung, er wolle Straftaten verhindern, seine Bürger ständig überwacht, kann man als Polizeistaat bezeichnen." (Ernst Benda, CDU, ehem. Präsident des BVerfG)
Benutzeravatar
schallmauser
Klickyweltfrischling
Beiträge: 47
Registriert: Mittwoch 6. August 2008, 14:31

Re: Fernsteuerung für Galeere

Beitrag von schallmauser » Montag 22. Oktober 2012, 15:52

Jetzt ist alles bereit für die Jungfernfahrt. Unter der Ruderhalterung wurden noch Styrodurkörper angebracht um die Lage zu stabilisieren.

Das Feintuning für die Gewichtsverteilung wurde mit den Figuren an Deck durchgeführt.

Bei nächster Gelegenheit geht es an den Teich.
Dateianhänge

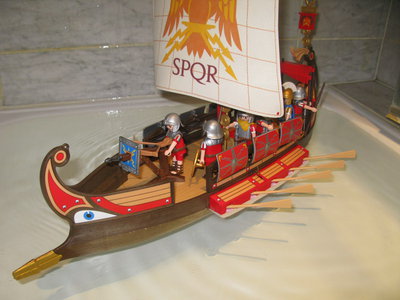

Ruder heben sich weit genug aus dem Wasser. Freibord ist auch gerade noch genug vorhanden.

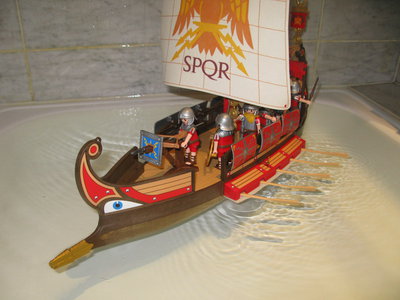

Ruder tauchen schön tief ein. Durch den Ruderpropeller ist eine Drehung nahezu auf der Stelle möglich (die Duschwanne reicht gerade noch aus).
Benutzeravatar
Junker Jörg
Hier steh ich, ich kann auch anders
Beiträge: 12114
Registriert: Montag 25. Juni 2007, 01:11

Re: Fernsteuerung für Galeere

Beitrag von Junker Jörg » Samstag 27. Oktober 2012, 18:29

Als ich den Titel "Fernsteuerung für Galeere" las, war mir klar, daß Du einen Motor anbaust. Und ich dachte mir, richtig gut wäre die Galeere, wenn auch die Ruder ruderten, aber das geht nunmal nicht. Und dann DAS!!! :staun1

Einfach nur noch gut. Kommst Du nächstes Jahr nach Mantel? Dann bring ich das Planschbecken von meiner Tochter mit... Dieses Schiffchen würde ich zu gerne in echt sehen...

Bis dahin würde ich mich auch schon mit einem kleinen Filmchen zufrieden geben. Auch aus der Duschwanne, da das Wetter zur Zeit ja eher was für Eissegler als Galeeren ist :kicher .

jj:
Benutzeravatar
c47
Klickyweltfrischling
Beiträge: 38
Registriert: Mittwoch 16. Februar 2011, 21:48

Re: Fernsteuerung für Galeere

Beitrag von c47 » Samstag 27. Oktober 2012, 20:55

Starke Sache!

Die Bilder der schwimmenden Galere sind ja sehr schön, aber ein Film wäre natürlich schon das i-Tüpfchen...!

Reto :kavalier
Benutzeravatar
Black Corsair
Maxi-Klicky
Beiträge: 421
Registriert: Mittwoch 15. September 2010, 22:09

Re: Fernsteuerung für Galeere

Beitrag von Black Corsair » Sonntag 28. Oktober 2012, 21:32

Mahlzeit! Enormes Ding, wow!!!!
Kein Schottelschlepper verfügt über modernere Technik, aber das in einer Playmo- Galeere unterzubringen ist enorm! Tolles Ding!!!!
...setzt die Segel für einen beutereichen Sommer!

Please visit my little Playmobil- Fanpage on Facebook: https://www.facebook.com/pages/Marshal-Stockburn/148467301967307
Benutzeravatar
Supercop
Polizeifreak
Beiträge: 483
Registriert: Dienstag 10. Juli 2012, 21:43
Gender:

Re: Fernsteuerung für Galeere

Beitrag von Supercop » Dienstag 9. April 2013, 09:45

hallo W O W !!! :respekt

Kannte den Thread gar nicht!!!

Aber Frage...lebt das Schiffchen noch...net einen auf Titanic machen gell^^

Und viel wichtiger....gibt es jetzt irgendwo einen Paddelfilm dazu?

Lg. Steffen



Ist der Erbauer noch aktiv...hmmm ende 2012 rum gabs noch den Post hier...
